باعتباري موردًا لكابلات الطاقة الشمسية التي يتم دفنها بشكل مباشر، أتلقى هذا السؤال طوال الوقت من القائمين على التركيب ومديري المشاريع وحتى أصحاب المنازل الذين يخططون لمجموعة واسعة النطاق من الطاقة الشمسية: كيف تتغير مقاومة عزل هذه الكابلات بمرور الوقت؟ إنها ليست مجرد تفاصيل تقنية - فهذا المقياس هو بمثابة نقطة نجاح أو فشل لموثوقية النظام، ومنع فقدان الطاقة، وتجنب الأعطال المكلفة التي يمكن أن تؤدي إلى تعطل أجزاء أو كل إعدادات الطاقة الشمسية. على مدار 12 عامًا من العمل في هذا المجال، رأيت بنفسي كيف يمكن للاختلافات الصغيرة في المواد والتركيب والظروف البيئية أن تجعل أحد الكابلات يدوم لعقود أطول من الآخر. دعونا نحلل ما يحدث بالفعل لمقاومة العزل مع مرور الوقت، وما تعلمه فريقنا في [اسم شركتنا] من الاختبار ودعم المشاريع عبر أمريكا الشمالية وأوروبا.
أولاً، لنبدأ بالأساسيات: مقاومة العزل ليست مجرد رقم تتحقق منه في اليوم الأول. إنه مقياس لمدى نجاح الغلاف العازل للكابل في إبقاء النواة الموصلة منفصلة عن التربة المحيطة والرطوبة والعناصر الأخرى. بالنسبة لكابلات الدفن المباشر، فهذا غير قابل للتفاوض - على عكس الكابلات المثبتة على الأسطح أو في القنوات، فهي تستقر مباشرة في الأرض، وتتعرض لتغير كيمياء التربة، وتقلب درجات الحرارة، والأشعة فوق البنفسجية التي تتسرب حتى من خلال بضع بوصات من الأوساخ، والضغط الميكانيكي الناتج عن دفنها أو ضغطها أو إزعاجها بواسطة الحيوانات الصغيرة أو الحفر.
عندما يكون الكابل جديدًا تمامًا، تكون مقاومة عزله عالية للغاية — عادةً بملايين الميجا أوم لكل كيلومتر (MΩ·km)، حتى في نطاق 10^10 MΩ·km. وذلك لأن مواد البوليمر المستخدمة في السترة تم تصميمها عمدًا لتكون غير موصلة للكهرباء، مع هياكل جزيئية محكمة تطرد الماء وتقاوم الانهيار الكيميائي. ولكن هذا هو الأمر: أن المقاومة الأولية العالية لا تبقى ثابتة. كل يوم على الأرض، يخضع العزل لعملية تدهور بطيئة وغير مرئية تقلل من قدرته على حجب الكهرباء.

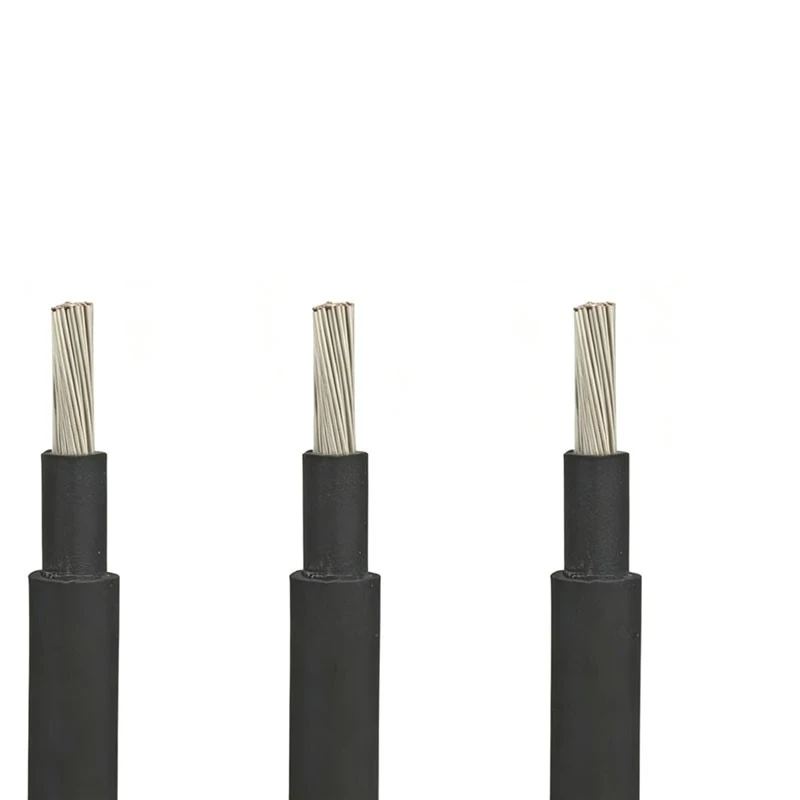

دعونا نتحدث عن أول 5 إلى 10 سنوات، "الحياة المبكرة" لكابل الطاقة الشمسية الذي يتم دفنه مباشرة. يحدث هذا عندما يحدث معظم فقدان مقاومة العزل، ولكنه يحدث أيضًا عندما يحدث التحكم في الجودة والتركيب المناسب الفرق الأكبر. لقد رأيت كابلات رخيصة وغير مختبرة تنخفض إلى 50% من مقاومتها الأولية في أقل من 3 سنوات، بينما يبقى كابل الطاقة الشمسية المتميز المعتمد من TUV هنا أعلى من 80% لمدة تزيد عن 10 سنوات. لماذا؟ غالبًا ما تستخدم الكابلات الأرخص ثمناً البولي إيثيلين المتقاطع (XLPE) الذي لم يتم معالجته بشكل صحيح، أو قطع الزوايا على مادة الغلاف - باستخدام مزيج يتحلل بشكل أسرع عند تعرضه لأحماض التربة أو القلويات. حتى أثناء التثبيت، يمكن أن يؤدي سحب الكابل فوق صخور حادة أو دفنه في تربة تحتوي على نسبة عالية من الطين إلى خدش الغلاف، مما يؤدي إلى إنشاء نقاط ضعف صغيرة حيث تتسرب الرطوبة وتبدأ في تقليل المقاومة على الفور.
أحد الأخطاء الشائعة التي أرى القائمين على التركيب يرتكبونها هو الخلط بين كابلات الدفن المباشرة وكابلات الطاقة الشمسية العادية المخصصة للقناة. ربما تحتوي هذه الكابلات على غلاف جيد، لكنها ليست مصممة لتكون على اتصال مباشر بالتربة. على سبيل المثال، تم تصميم خط الكابل الكهروضوئي أحادي النواة الخاص بنا خصيصًا للدفن المباشر، مع طبقة خارجية مقاومة للأشعة فوق البنفسجية لا تتحلل عند تعرضها لغازات التربة ونواة مانعة للماء تحافظ على الرطوبة حتى لو كان هناك عيب بسيط في السترة. في اختباراتنا الداخلية، قمنا بدفن هذه الكابلات في ثلاثة أنواع مختلفة من التربة - الرملية والطينية والطينية - ووجدنا أنه بعد 5 سنوات، بلغت مقاومة العزل 75% من القيمة الأولية، مقارنة بـ 45% لكابل الطاقة الشمسية القياسي. وتتسع هذه الفجوة مع مرور الوقت.
الآن، السنوات الوسطى: من 10 إلى 25 عامًا من عمر الكابل. يحدث هذا عندما يتباطأ معدل فقدان مقاومة العزل، ولكن يتغير نوع التدهور. في وقت مبكر، تنخفض المقاومة بسبب امتصاص الماء والأضرار الطفيفة للسترة، ولكن في السنوات المتوسطة، يتعلق الأمر أكثر بالتحلل الكيميائي الناتج عن التعرض طويل المدى للمواد الكيميائية في التربة ودورة درجة الحرارة. على سبيل المثال، يمكن للمناطق التي تحتوي على مستويات عالية من مركبات الكبريت في التربة أن تتفاعل مع جزيئات البوليمر الموجودة في الغلاف، مما يؤدي إلى إنشاء مسارات موصلة صغيرة تسمح بتسرب التيار. درجات الحرارة التي تتأرجح من -20 درجة فهرنهايت في الشتاء إلى 120 درجة فهرنهايت في الصيف تتسبب في تمدد السترة وانكماشها، مما يؤدي بمرور الوقت إلى إنشاء شقوق صغيرة تسمح بدخول المزيد من الرطوبة والمواد الكيميائية.
تم تصميم الكابل الشمسي المزدوج المعزول الخاص بنا لمكافحة ذلك، مع طبقتين من عزل XLPE تعمل كحاجز. تم تصميم الطبقة الخارجية لمقاومة التحلل الكيميائي، بينما تضيف الطبقة الداخلية حماية إضافية ضد تسرب المياه. في اختبار الطرف الثالث الذي تم إجراؤه للتوافق مع EN 50618 (معيار رئيسي لكابلات الطاقة الشمسية في الاتحاد الأوروبي، والمطلوب بشكل متزايد في أمريكا الشمالية)، تتمتع هذه الكابلات مزدوجة العزل بمقاومة عزل تبلغ 10^7 متر مكعب بعد 20 عامًا من محاكاة التقادم - وهو أعلى بكثير من الحد الأدنى المطلوب وهو 10^5 متر مكعب لتطبيقات الدفن المباشر. هذا هو نوع الأداء الذي يسمح بتشغيل المشاريع لمدة تزيد عن 25 عامًا دون حدوث مشكلات كبيرة متعلقة بالكابلات.
المرحلة الأخيرة، بعد 25 عامًا، هي حيث تبدأ في رؤية حدود أي كابل. تستمر مقاومة العزل في الانخفاض، ولكن بمعدل أبطأ بكثير. بحلول 30 عامًا، سيظل كابل H1Z2Z2 K المثبت جيدًا وعالي الجودة - وهو أحد خطوط الدفن المباشر الأكثر شيوعًا لدينا - يتمتع بمقاومة عزل تبلغ حوالي 10^6 ميجا أوم·كم. هذا أعلى بكثير من عتبة التشغيل الآمن، ولكن من المهم ملاحظة أنه في هذه المرحلة، قد تكون الشقوق الصغيرة في السترة قد تراكمت بدرجة كافية بحيث إذا كان هناك أي ضرر ناتج عن التنقيب أو النشاط الحيواني، يمكن أن تنخفض المقاومة بشكل حاد في وقت قصير. ولهذا السبب تعتبر عمليات الفحص المنتظمة في غاية الأهمية - نوصي بإجراء اختبارات مقاومة العزل كل 5 سنوات لكابلات الدفن المباشر، خاصة أنها تصل إلى علامة 20 عامًا.
انتظر، ولكن دعونا نكن واقعيين، فهذه ليست مجرد عملية نظرية. لقد رأيت مشروعين جنبًا إلى جنب: أحدهما يستخدم كابل الدفن المباشر ذو الميزانية المحدودة، والآخر يستخدم كابل الطاقة الشمسية المعتمد من TUV. كان لا بد من حفر كابل الميزانية واستبداله بعد 8 سنوات عندما انخفضت مقاومة عزله إلى مستوى منخفض جدًا، مما كلف المشروع 40 ألف دولار من العمالة والمواد. أما الكابل الآخر، الذي تم تركيبه في نفس الوقت، فلا يزال يعمل بقوة بعد 18 عامًا، حيث أظهر اختبار مقاومة العزل أنه عند 82% من قيمته الأولية. هذا هو الفرق بين اختيار الكابل المصنوع للدفن المباشر والكابل المعاد استخدامه من تطبيق آخر.
يسألني الكثير من الأشخاص عما إذا كانت ظروف التثبيت لها تأثير أكبر من تأثير الكابل نفسه. الجواب هو على حد سواء. حتى أفضل الكابلات سوف تفشل مبكرًا إذا تم دفنها في التربة بمستوى درجة حموضة خارج نطاق 5.5 إلى 8.5 الموصى به، أو إذا كان الخندق ضحلًا جدًا (أقل من 24 بوصة، مما يعرض الكابل لمزيد من الأشعة فوق البنفسجية وتقلبات درجات الحرارة). على الجانب الآخر، يمكن أن يستمر الكابل ذو الطبقة المتوسطة لأكثر من 20 عامًا إذا تم تركيبه في ظروف مثالية - محفورًا بشكل صحيح، مع وجود طبقة من الرمل حول الكابل للحماية من الصخور الحادة، ومميز بشكل واضح لمنع أضرار الحفر في المستقبل.
هناك عامل آخر غالبًا ما يتم تجاهله وهو الرطوبة. تم تصميم كابلات الدفن المباشر لمقاومة الماء، ولكن إذا كانت السترة تالفة أو لم يتم إغلاق نهاياتها بشكل صحيح، فيمكن أن تتسرب المياه الجوفية إلى الداخل وتتسبب في هجرة الأيونات، مما يقلل من مقاومة العزل. ولهذا السبب تأتي جميع كابلات الدفن المباشر الخاصة بنا مزودة بأغطية طرفية محكمة الغلق بشكل قياسي، حتى خط الكابل الكهروضوئي أحادي النواة، المصمم للبيئات القاسية. إنها إضافة صغيرة تُحدث فرقًا كبيرًا بمرور الوقت.
أعلم أنه بالنسبة للقائمين بالتركيب وأصحاب المشاريع، فإن الإغراء هو اختيار أرخص كابل مقدمًا لتوفير المال. لكن من خلال 12 عامًا في هذه الصناعة، هذا اقتصاد زائف. لا تتغير مقاومة العزل للكابلات الشمسية التي يتم دفنها مباشرة بمرور الوقت فحسب، بل تتغير بطرق تؤثر بشكل مباشر على وقت تشغيل مشروعك وتكاليف الصيانة والأداء على المدى الطويل. إن اختيار كابل تم اختباره وفقًا لمعايير EN 50618، مع عزل مزدوج وغطاء مصمم للتعرض للتربة، يعني أنك لا تشتري كابلًا فحسب - بل تشتري راحة البال بأن مجموعة الطاقة الشمسية الخاصة بك ستعمل بشكل موثوق لعقود من الزمن.
إذا كنت تخطط لمشروع جديد للطاقة الشمسية للدفن المباشر، أو كنت تتطلع إلى استبدال الكابلات القديمة في مجموعة موجودة، فإن فريقنا هنا لمساعدتك في اختيار المنتج المناسب لبيئتك وميزانيتك. لقد عملنا مع مشاريع في جميع أنحاء العالم، بدءًا من الصحاري الرملية في أريزونا وحتى الحقول الثقيلة من الطين في ألمانيا، ويمكننا أن نوصي بأفضل كابل يناسب التربة والمناخ والجدول الزمني للمشروع. لا تدع مقاومة العزل تكون فكرة لاحقة - تواصل مع فريقنا لمناقشة احتياجات الكابلات الشمسية الخاصة بالدفن المباشر اليوم.
مراجع
- اللجنة الكهروتقنية الدولية. (2019). IEC 60227: الكابلات المعزولة بكلوريد الفينيل ذات الفولتية المقدرة حتى 450/750 فولت. جنيف، سويسرا: IEC.
- اللجنة الأوروبية للتوحيد القياسي الكهروتقني. (2020). EN 50618: الكابلات الكهروضوئية للاستخدام في أنظمة الطاقة الشمسية. بروكسل، بلجيكا: CENELEC.
- معهد الكابلات الشمسية. (2021). معايير أداء الكابلات الشمسية للدفن المباشر واختبار الموثوقية على المدى الطويل. سان فرانسيسكو، كاليفورنيا: جمعية صناعات الطاقة الشمسية.
- تشانغ، L.، وآخرون. (2018). تدهور مقاومة العزل على المدى الطويل لكابلات البولي إيثيلين المتقاطعة في بيئات التربة. معاملات معهد مهندسي الكهرباء والإلكترونيات (IEEE) بشأن المواد العازلة والعزل الكهربائي، 25(3)، 987-994.
- مختبرات الضامنين. (2020). UL 4703: معيار سلامة الأسلاك والكابلات الضوئية. نورثبروك، إلينوي: UL LLC.
