لماذا يتم حماية كابلات الجهد المتوسط؟

في مجال توزيع الطاقة الكهربائية، تلعب كابلات الجهد المتوسط ​​دورًا محوريًا في ضمان نقل الكهرباء بكفاءة وموثوقية. تم تصميم هذه الكابلات لتعمل ضمن نطاق جهد محدد، عادة ما بين 1 كيلو فولت و35 كيلو فولت، مما يجعلها مناسبة لمجموعة متنوعة من التطبيقات، من المجمعات الصناعية إلى شبكات الطاقة الحضرية. إحدى السمات المشتركة لكابلات الجهد المتوسط ​​هي وجود التدريع، وهو ليس مجرد إضافة ولكنه مكون حاسم له وظائف مهمة متعددة. باعتباري موردًا لكابلات الجهد المتوسط، كثيرًا ما يتم سؤالي عن الأسباب الكامنة وراء حماية الكابلات. في هذه المدونة، سوف أتعمق في العلم الكامن وراء حماية كابلات الجهد المتوسط ​​وأشرح سبب كونها جزءًا لا غنى عنه في تصميمها.

التحكم بالمجال الكهربائي

أحد الأسباب الرئيسية لحماية كابلات الجهد المتوسط ​​هو التحكم في توزيع المجال الكهربائي. عندما يتدفق تيار كهربائي عبر موصل، يتولد مجال كهربائي حوله. في كابل الجهد المتوسط، بدون التدريع المناسب، يمكن أن يتم توزيع المجال الكهربائي بشكل غير متساو، مما يؤدي إلى مناطق عالية الضغط داخل عزل الكابل. يمكن أن تسبب هذه المناطق عالية الضغط تدهورًا مبكرًا للمواد العازلة، مما يزيد من خطر حدوث أعطال كهربائية.

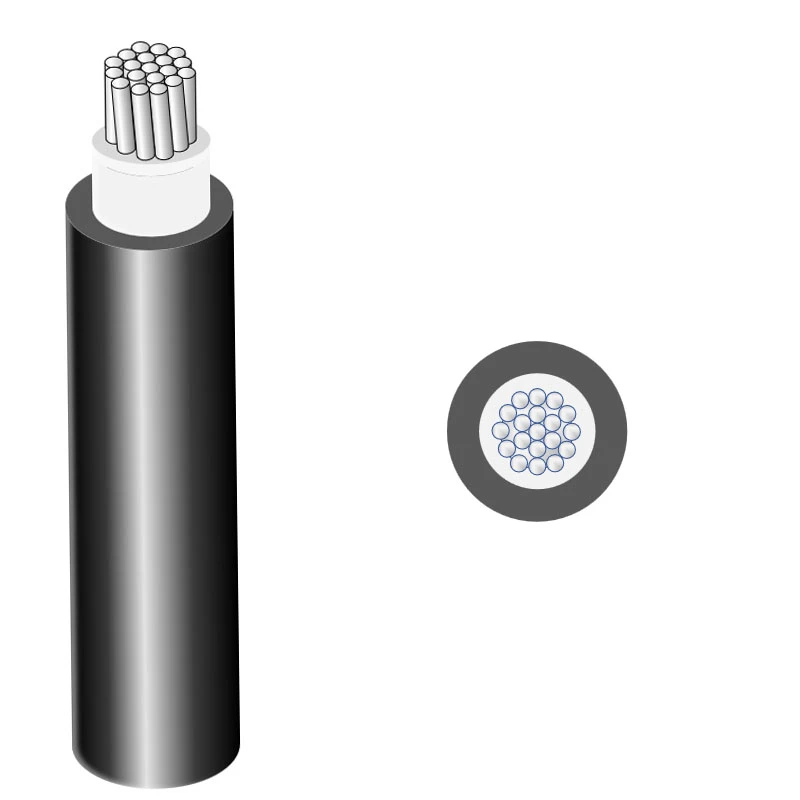

يتكون التدريع في كابل الجهد المتوسط ​​من طبقة موصلة يتم وضعها حول العزل. يساعد هذا الدرع الموصل في الحفاظ على توزيع موحد للمجال الكهربائي عبر العزل. من خلال توفير مسار مقاومة منخفضة لخطوط المجال الكهربائي، يضمن الدرع توزيع الضغط على العزل بالتساوي، مما يقلل من احتمالية فشل العزل. على سبيل المثال، في أكابل جهد متوسط ​​15 كيلو فولتتلعب طبقة التدريع دورًا حيويًا في حماية العزل من الضغوط الكهربائية العالية المرتبطة بمستوى الجهد هذا.

الحماية ضد التدخل الخارجي

غالبًا ما يتم تركيب كابلات الجهد المتوسط ​​في البيئات التي تتعرض فيها لمصادر مختلفة من التداخل الكهرومغناطيسي (EMI). يمكن أن يشمل ذلك تداخل الترددات الراديوية (RFI) من أنظمة الاتصالات القريبة، بالإضافة إلى المجالات الكهرومغناطيسية الناتجة عن المعدات الكهربائية الأخرى. يمكن أن تؤدي التداخلات الكهرومغناطيسية (EMI) إلى تعطيل التشغيل العادي للكابل، مما يتسبب في تشويه الإشارة أو فقدان البيانات أو حتى فشل النظام بالكامل.

تعمل طبقة التدريع في كابل الجهد المتوسط ​​كحاجز ضد EMI الخارجي. وهي مصنوعة عادة من مادة موصلة، مثل النحاس أو الألومنيوم، والتي يمكنها امتصاص الموجات الكهرومغناطيسية وإعادة توجيهها. عندما تصطدم موجة كهرومغناطيسية بالدرع، فإنها تولد تيارًا في الدرع، والذي بدوره يخلق مجالًا كهرومغناطيسيًا معاكسًا يلغي الموجة الواردة. وهذا يحمي بشكل فعال موصلات الكابل من التداخل الخارجي، مما يضمن النقل الموثوق للطاقة الكهربائية والإشارات. على سبيل المثال،كابل ارضي جهد متوسطالمنشآت معرضة بشكل خاص للتداخل الكهرومغناطيسي الناتج عن الأنظمة الكهربائية الموجودة تحت الأرض وغيرها من البنية التحتية المدفونة. يساعد التدريع الموجود في هذه الكابلات في الحفاظ على سلامة الإشارة ومنع انقطاعها.

تعزيز السلامة

يلعب التدريع أيضًا دورًا مهمًا في تعزيز سلامة كابلات الجهد المتوسط. في حالة حدوث عطل في الكابل، مثل ماس كهربائي أو انهيار العزل، يوفر الدرع مسارًا لتدفق تيار العطل بأمان إلى الأرض. ويساعد ذلك على منع تراكم الفولتية الخطيرة على السطح الخارجي للكابل، مما يقلل من خطر التعرض لصدمة كهربائية للأفراد وتلف المعدات.

علاوة على ذلك، يمكن أن يعمل الدرع كنظام تحذير في حالة تلف الكابل. إذا تم اختراق الدرع، فقد يؤدي ذلك إلى تغيير في الخصائص الكهربائية للكابل، وهو ما يمكن اكتشافه بواسطة أنظمة المراقبة. يسمح هذا الاكتشاف المبكر بالصيانة والإصلاح الفوري، مما يمنع مخاطر السلامة المحتملة ووقت التوقف عن العمل المكلف.كابلات مدرعة ذات جهد متوسطغالبًا ما يجمع بين التدريع وطبقة مدرعة لتوفير حماية إضافية، مما يزيد من تعزيز السلامة والمتانة.

الوقاية من تفريغ كورونا

تفريغ كورونا هو ظاهرة تحدث عندما تتجاوز قوة المجال الكهربائي حول الموصل قيمة حرجة معينة، مما يتسبب في تأين الهواء المحيط. يمكن أن يؤدي هذا التأين إلى تكوين تفريغ متوهج، مصحوبًا بإنتاج أكاسيد الأوزون والنيتروجين، مما قد يكون ضارًا بعزل الكابلات والبيئة.

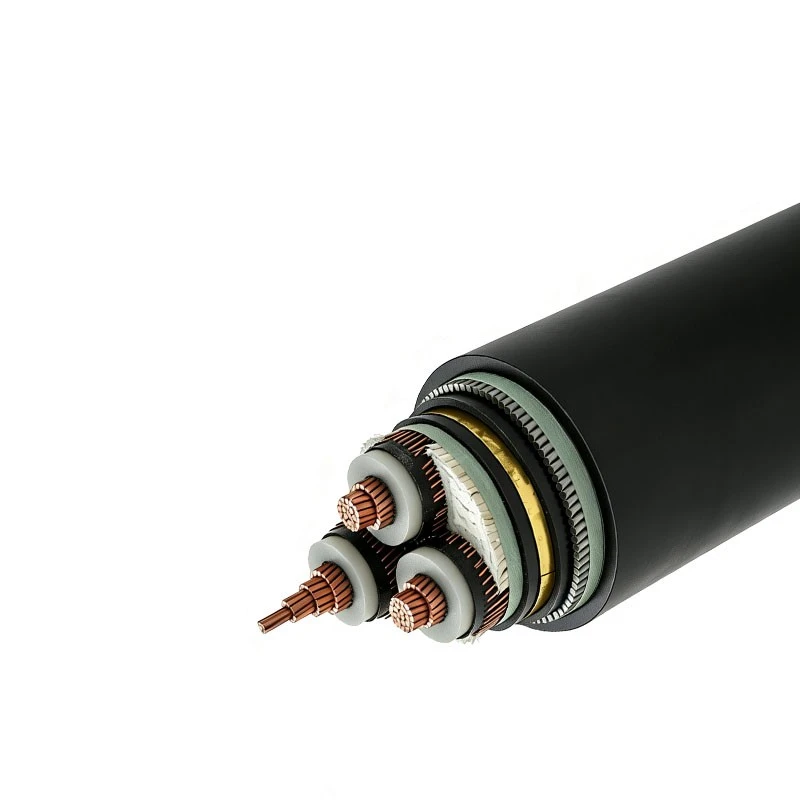

يساعد التدريع على منع تفريغ الهالة من خلال التحكم في قوة المجال الكهربائي. من خلال الحفاظ على مجال كهربائي موحد حول الموصل، يضمن الدرع أن قوة المجال لا تتجاوز القيمة الحرجة لتفريغ الهالة. وهذا مهم بشكل خاص في تطبيقات الجهد العالي والمتوسط، حيث يمكن أن يسبب تفريغ الإكليل ضررًا كبيرًا لعزل الكابل بمرور الوقت. على سبيل المثال،كابل نحاس 11 كيلو فولتيمكن أن تستفيد المنشآت بشكل كبير من الحماية للوقاية من المشكلات المتعلقة بفيروس كورونا.

أنواع حماية الكابلات

هناك نوعان رئيسيان من التدريع المستخدم في كابلات الجهد المتوسط: الدرع الداخلي والدرع الخارجي. يقع الدرع الداخلي بين الموصل والعزل. وتتمثل وظيفتها الأساسية في توفير مجال كهربائي سلس وموحد عند السطح البيني بين الموصل والعزل، مما يقلل من تركيزات الضغط ويمنع التفريغ الجزئي.

يتم وضع الدرع الخارجي حول العزل. إنه يعمل على حماية الكابل من التداخل الكهرومغناطيسي الخارجي، والتحكم في المجال الكهربائي خارج الكابل، وتوفير مسار لتيارات الأعطال. في بعض الحالات، قد يتم أيضًا تأريض الدرع الخارجي لضمان السلامة.كابل MV تحت الأرضغالبًا ما تتطلب التركيبات حماية داخلية وخارجية لتلبية المتطلبات الصارمة للبيئات تحت الأرض.

أهمية التدريع الجودة

تعتبر جودة التدريع في كابل الجهد المتوسط ​​ذات أهمية قصوى. يمكن للدرع المصمم أو المثبت بشكل سيئ أن يؤثر على أداء الكابل وسلامته. على سبيل المثال، إذا كان الدرع به فجوات أو فواصل، فقد لا يوفر حماية فعالة ضد التداخل الكهرومغناطيسي أو يتحكم في المجال الكهربائي بشكل صحيح. لذلك، من الضروري اختيار كابلات عالية الجودة ذات حماية موثوقة من مورد حسن السمعة.

باعتبارنا موردًا لكابلات الجهد المتوسط، فإننا ملتزمون بتوفير كابلات ذات حماية عالية الجودة. يتم تصنيع الكابلات الخاصة بنا باستخدام تقنيات متقدمة ومواد عالية الجودة لضمان الأداء الأمثل والمتانة. نحن نجري اختبارات صارمة على الكابلات الخاصة بنا للتأكد من أن التدريع يلبي معايير الصناعة أو يتجاوزها.

خاتمة

في الختام، يعتبر التدريع عنصرًا حاسمًا في كابلات الجهد المتوسط، حيث يخدم وظائف أساسية متعددة. من التحكم في توزيع المجال الكهربائي إلى الحماية من التداخل الخارجي، وتعزيز السلامة، ومنع تفريغ الهالة، تلعب طبقة التدريع دورًا حيويًا في التشغيل الموثوق والفعال لهذه الكابلات. سواء كنت تبحث عن أكابل جهد متوسط ​​15 كيلو فولت,كابل ارضي جهد متوسط,كابلات مدرعة ذات جهد متوسط,كابل نحاس 11 كيلو فولت، أوكابل MV تحت الأرض، يعد التأكد من أن الكابل يتمتع بالحماية المناسبة أمرًا بالغ الأهمية.

إذا كنت في حاجة إلى كابلات جهد متوسط ​​عالية الجودة ذات حماية فائقة، فنحن ندعوك إلى الاتصال بنا. فريق الخبراء لدينا على استعداد لمساعدتك في اختيار الكابل المناسب لتطبيقك المحدد. يمكننا تقديم معلومات مفصلة عن المنتج والدعم الفني والأسعار التنافسية. لا تتردد في بدء محادثة معنا حول متطلبات الكابل الخاصة بك.
